Description

Paramètres techniques

Description du produit

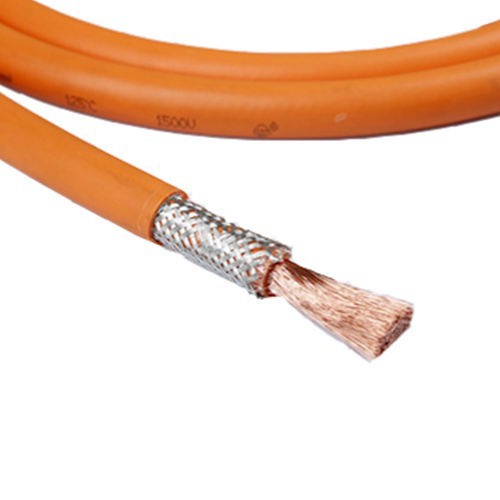

Câble de batterie ES-H09Z-H/ES-H15Z-H

CONSTRUCTION:

Conducteur	Fil de cuivre mou recuit
Isolation	Élastomères thermodurcissables de 125 degrés ~ 150 degrés/TPE de 150 degrés
Écran	Fil de cuivre mou recuit étamé tressé
Gaine	Élastomères thermodurcissables de 125 degrés ~ 150 degrés/TPE de 150 degrés

product-1-1

Paramètres du produit

Câble de batterie ES-H09Z-H/ES-H15Z-H

DONNÉES TECHNIQUES:

Min. rayon de courbure	5OD, facile à plier et à installer
résistance à l'huile, à l'essence, au diesel et à l'huile moteur	Bien
Température maximale de fonctionnement	ISO6722 Classe C : 125 degrés, Classe D : 150 degrés
ténacité à basse température	Excellent, ISO6722, GB/T25085
Température de fonctionnement	-40 degrés ~125 degrés,-40 degrés ~150 degrés
Tension nominale	600V 1000V 1500V

Câble de batterie ES-H09Z-H/ES-H15Z-H

SPÉCIFICATION:

Taille du câble	Diamètre de sortie nominal	Courant de référence	Résistance du conducteur CC à 20 degrés	Température	Couleur de la gaine
millimètre 2	mm	Ampli	Ω/km	degré	Orange
2.5	5.6	30	7.6	-40~125/150	Orange
4	7.3	40	4.71	-40~125/150	Orange
6	7.7	52	3.14	-40~125/150	Orange
10	9.6	75	1.82	-40~125/150	Orange
16	10.9	100	1.16	-40~125/150	Orange
25	12.9	125	0.74	-40~125/150	Orange
35	14.5	165	0.53	-40~125/150	Orange
50	17	215	0.37	-40~125/150	Orange
70	21	260	0.26	-40~125/150	Orange
95	24	320	0.2	-40~125/150	Orange
120	27	370	0.15	-40~125/150	Orange

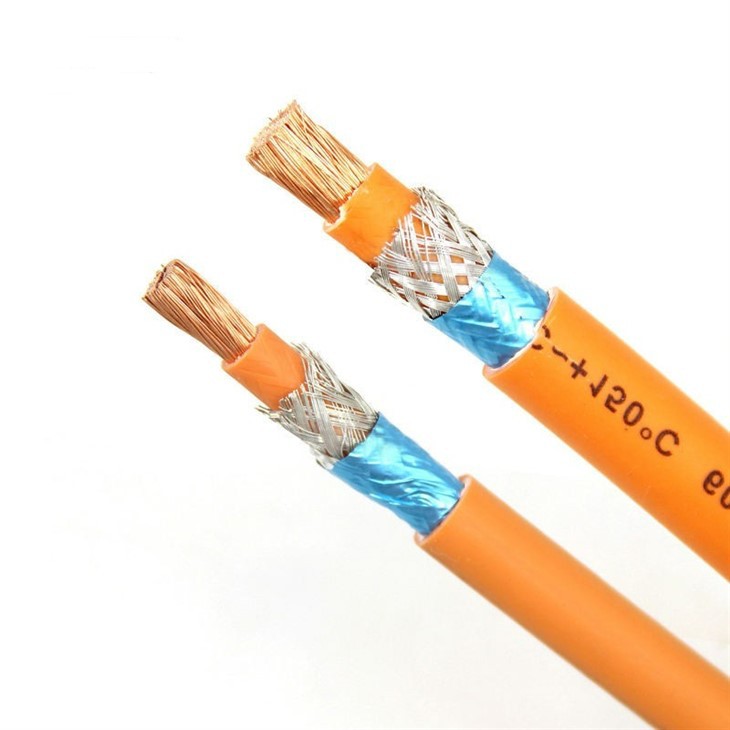

Application du produit

Câble de batterie ES-H09Z-H/ES-H15Z-H:

APPLICATION:

Le câble de batterie ES-H09Z-H/ES-H15Z-H est destiné au système haute tension de batterie de véhicule électrique, flexible et facile à plier.

Ce câble blindé pour véhicule électrique haute tension est utilisé pour connecter le port de charge et la batterie, le câblage inter-batterie,

la batterie, le moteur et d'autres composants électriques pour transporter le courant électrique. ce type de haute tension

Le câble blindé pour véhicule électrique peut répondre à des performances très élevées pour les exigences environnementales difficiles à l'intérieur de la voiture.

Le câble EV blindé est sans halogène et résistant au froid, à l'huile, de bonnes capacités d'interférence électromagnétique EMI et EMC,

ignifuge lorsqu'il passe la propagation verticale de la flamme.

product-1-1

Emballage et transport

Le câble de batterie ES-H09Z-H/ES-H15Z-H pour système de stockage d'énergie électrique est soigneusement emballé pour le protéger pendant le transport. Chaque câble est enroulé, enroulé et étiqueté pour une identification facile.

Nous travaillons avec des partenaires logistiques de confiance pour garantir la livraison sûre et rapide de nos produits aux emplacements spécifiés par les clients.

Avantages du produit et de l'entreprise

QQ23

FAQ pertinente

Q1 : Le câble est-il compatible avec différentes normes de charge ?

A1 : Oui, le câble peut être personnalisé pour prendre en charge diverses normes de charge, telles que CCS (Combined Charging System) ou CHAdeMO, garantissant la compatibilité avec différentes infrastructures de stations de charge haute puissance.

Q2 : Le câble peut-il supporter une charge haute puissance sans surchauffe ?

A2 : Absolument, leCâble de batterie ES-H09Z-H/ES-H15Z-Hest conçu pour gérer des scénarios de charge à haute puissance et intègre des matériaux résistants à la chaleur pour garantir des performances de charge sûres et efficaces.

Q3 : Quelle est la durée de vie prévue du câble ?

A3 : La durée de vie du câble dépend de divers facteurs, notamment des conditions d'utilisation et de maintenance. Cependant, avec des soins appropriés et des inspections régulières, le câble est conçu pour fournir des performances fiables sur une période prolongée.

Contactez-nous

Choisissez le câble Jinshenghong pourCâble de batterie ES-H09Z-H/ES-H15Z-Het des solutions fiables pour les infrastructures de recharge de véhicules électriques haute puissance. Contactez-nous dès aujourd'hui pour discuter des exigences de votre projet et demander un devis.
