Salut! En tant que fournisseur de câbles miniers, on me demande souvent les exigences du rayon de flexion pour ces câbles. C'est un sujet crucial car se tromper le rayon de flexion peut entraîner toutes sortes de problèmes, des dommages causés par les câbles aux risques de sécurité. Alors, plongeons-nous directement et explorons ce que sont ces exigences.
Tout d'abord, quel est exactement le rayon de flexion? Autrement dit, c'est le rayon minimum qu'un câble peut être plié sans endommager sa structure interne. Dans le contexte des câbles miniers, cela est super important car ces câbles sont souvent utilisés dans des espaces restreints et doivent être acheminés autour de l'équipement et des obstacles. Si le rayon de flexion est trop petit, il peut faire se fissurer l'isolation, les conducteurs se briser ou même conduire à de courts circuits.
Maintenant, les exigences du rayon de flexion pour les câbles miniers ne sont pas placées dans la pierre. Ils peuvent varier en fonction de quelques facteurs, comme le type de câble, sa construction et l'application spécifique. Par exemple, certains câbles sont conçus pour être plus flexibles que d'autres, et ils auront un rayon de flexion minimum plus petit.
Commençons par regarder différents types de câbles miniers et leurs exigences typiques de rayon de flexion.

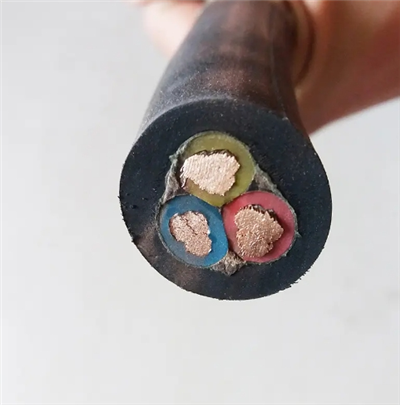

Câble en caoutchouc 450V 600V
LeCâble en caoutchouc 450V 600Vest un type commun utilisé dans les opérations minières. Ces câbles sont connus pour leur bonne flexibilité et leur résistance à l'abrasion et aux produits chimiques. Généralement, pour ce type de câble, le rayon de flexion minimum est d'environ 6 à 10 fois le diamètre extérieur du câble. Donc, si vous avez un câble avec un diamètre extérieur de 10 mm, le rayon de flexion minimum se situe entre 60 mm et 100 mm. Cette plage permet au câble de maintenir ses propriétés électriques et mécaniques même lorsqu'elles sont pliées.
La raison de ce rayon de flexion relativement petit est que l'isolation en caoutchouc et la construction de ces câbles leur donnent un bon degré de flexibilité. Cependant, il est toujours important de ne pas les plier trop brusquement. Si vous le faites, vous pouvez endommager l'isolation en caoutchouc, ce qui pourrait exposer les conducteurs et entraîner des problèmes électriques.
Câble isolé minéral flexible
La prochaine étape est leCâble isolé minéral flexible. Ces câbles sont souvent utilisés dans des applications à haute température et à tension élevée dans l'exploitation minière. Ils ont une construction unique avec une isolation minérale qui offre une excellente résistance au feu et des performances électriques.
Le rayon de flexion minimum pour les câbles isolés minéraux flexibles est généralement un peu plus grand par rapport aux câbles en caoutchouc. Il peut aller de 8 à 12 fois le diamètre extérieur du câble. La raison de ce rayon plus grand est que l'isolation minérale et la structure globale de ces câbles sont un peu plus rigides. Les plier trop serrés peut entraîner la fissuration de l'isolation minérale, ce qui compromettrait les performances et la sécurité du câble.
Câbles de mine de charbon
Câbles de mine de charbonsont spécialement conçus pour une utilisation dans les mines de charbon. Ils doivent respecter des normes de sécurité strictes en raison de l'environnement potentiellement explosif dans les mines. Ces câbles ont souvent un rayon de flexion minimum d'environ 6 à 10 fois le diamètre extérieur, similaire aux câbles en caoutchouc 450V 600V.
Dans les mines de charbon, les câbles sont soumis à beaucoup de mouvements et de stress. Ils doivent être suffisamment flexibles pour être installés et acheminés autour de la mine, mais également suffisamment forts pour résister aux conditions difficiles. Le rayon de flexion spécifié garantit que les câbles peuvent gérer l'usure normale sans se décomposer.
Pourquoi les exigences de rayon de flexion sont-elles si importantes?
Vous vous demandez peut-être pourquoi tout ce bruit sur le rayon de flexion. Eh bien, il y a plusieurs raisons.
Performance électrique
Lorsqu'un câble est plié au-delà de son rayon de flexion minimum, les conducteurs à l'intérieur peuvent se déformer. Cela peut augmenter la résistance du câble, ce qui peut entraîner à son tour des pertes de puissance et une surchauffe. Au fil du temps, cela peut entraîner l'échec du câble, conduisant à des temps d'arrêt coûteux dans les opérations minières.
Intégrité mécanique
L'isolation et la gaine extérieure du câble sont également à risque lorsque le rayon de flexion est trop petit. L'isolation peut se fissurer, exposer les conducteurs et augmenter le risque de choc électrique. La gaine externe peut également être endommagée, ce qui peut permettre à l'humidité et aux produits chimiques d'entrer dans le câble, dégradant encore ses performances.
Sécurité
Dans un environnement minière, la sécurité est de la plus haute importance. Les câbles défectueux peuvent provoquer des incendies électriques, des explosions et d'autres dangers. En suivant les exigences du rayon de flexion, vous pouvez réduire considérablement le risque de ces problèmes de sécurité.
Comment vous assurer de répondre aux exigences du rayon de flexion
Alors, comment pouvez-vous vous assurer que vous pliez correctement vos câbles miniers?
Entraînement
Tout d'abord, assurez-vous que vos équipes d'installation et de maintenance sont correctement formées. Ils devraient connaître les exigences de rayon de flexion minimum pour les différents types de câbles que vous utilisez. La formation peut également leur apprendre à utiliser les bons outils et techniques pour plier les câbles sans dépasser les limites.
Utilisation d'outils
Il existe des outils disponibles qui peuvent vous aider à plier les câbles au rayon correct. Par exemple, les gabarits de flexion des câbles peuvent être utilisés pour garantir que le câble est plié uniformément et vers le rayon droit. Ces outils peuvent être particulièrement utiles lorsque vous travaillez avec des câbles plus grands ou plus rigides.
Inspection
Inspectez régulièrement vos câbles pour des signes de dommages ou une flexion excessive. Recherchez des fissures dans l'isolation, des plis du câble ou de tout autre signe visible de stress. Si vous trouvez des problèmes, remplacez immédiatement le câble pour éviter d'autres problèmes.
En tant que fournisseur de câbles miniers, je suis là pour vous aider avec tous vos besoins en câble. Que vous recherchiez le bon type de câble pour votre application spécifique ou que vous ayez besoin de conseils sur les exigences de rayon de flexion, je vous ai couvert. Si vous êtes intéressé à acheter des câbles miniers de haute qualité ou si vous souhaitez discuter davantage de vos besoins, n'hésitez pas à tendre la main. Nous pouvons discuter de la façon dont nous pouvons répondre à vos besoins et garantir le bon fonctionnement de vos opérations minières.
Références
- Manuel d'installation électrique.
- Normes et directives du câble minier.
